ビデオウォールコントローラーVWH009-K
VWH009-K4は複雑な機能を最大限省いた、ビデオウォールに特化した簡単操作のビデオウォールコントローラーです。
リモコンワンプッシュでパターンの切替えができ、2台のカスケードで最大18枚の大型モニタを構成できます。
入力の最大解像度は4K（3840×2160）、出力は最大フルHD（1920×1080）です。
パネル1枚の縦と横
パネル1枚を縦長、横長につなげて、一つの画像（映像）として表示します。

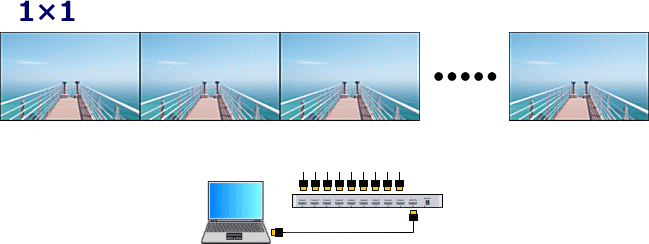

「1×1」はスプリッター（分配器）と同様に、全てのパネルに同一画像を表示します。
コントローラー1台で9枚のパネルを接続できます。
1×2、1×3、1×4は、横長につながったパネルいっぱいに1つの画像を示します。
1×5はリモコンのMode選択ボタンにはありませんが、「Mode切替」ボタンで選択できます（後述）
縦長、横長の表示の場合は、それぞれの表示に合ったコンテンツを作成し、表示してください。
2×1、3×1、4×1は、縦長につながったパネルいっぱいに1つの画像を示します。
※縦長、横長の表示の場合は、それぞれの表示に合ったコンテンツを作成し、表示してください。

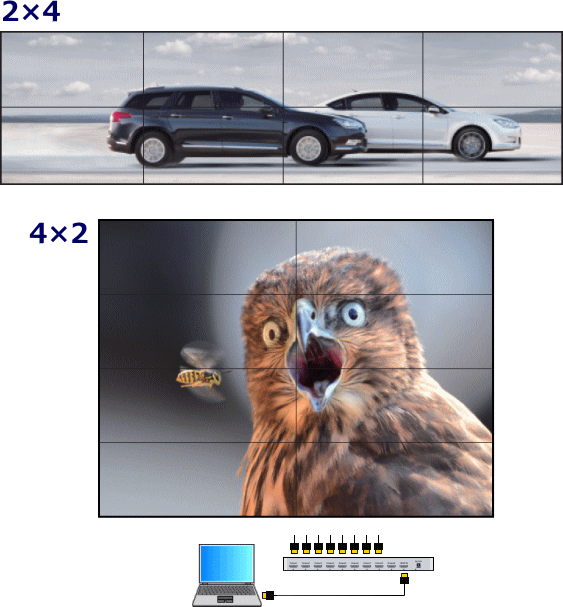

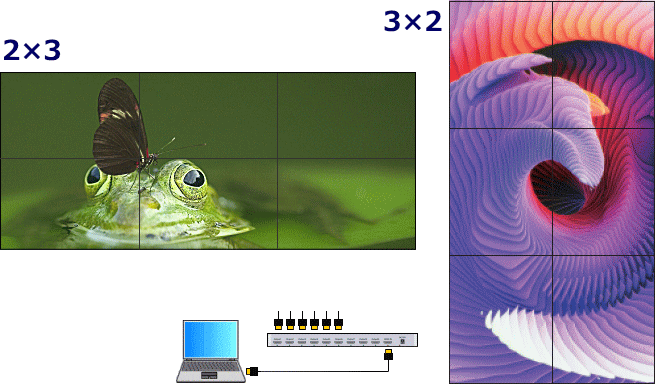

パネル2枚の縦と横
パネル2枚を縦長、横長につなげて、一つの画像（映像）として表示します。
※縦長、横長の表示の場合は、それぞれの表示に合ったコンテンツを作成し、表示してください。

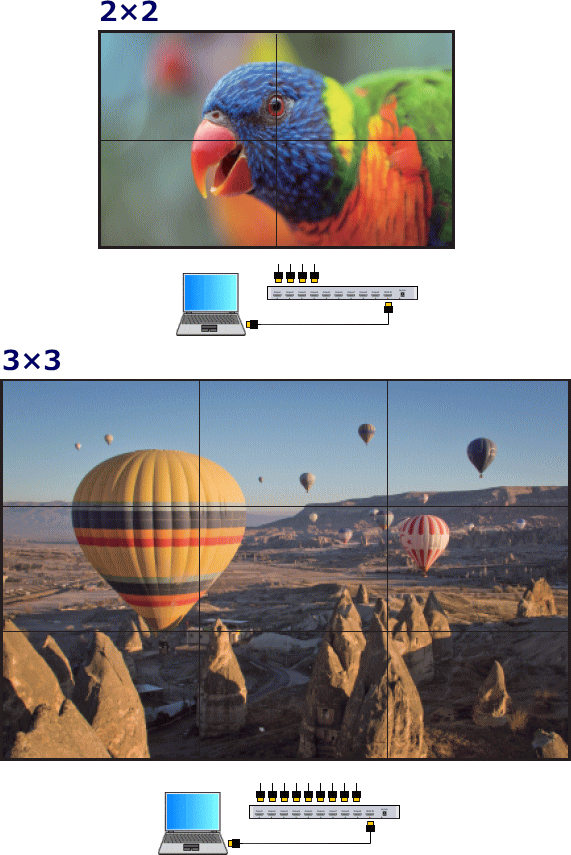

16：9の大型ワイドモニタ
パネル4枚または9枚を1つの大型モニタとして画像を表示します。
アスペクト比（縦横比）は16：9で、大型のワイドモニタ表示になります。

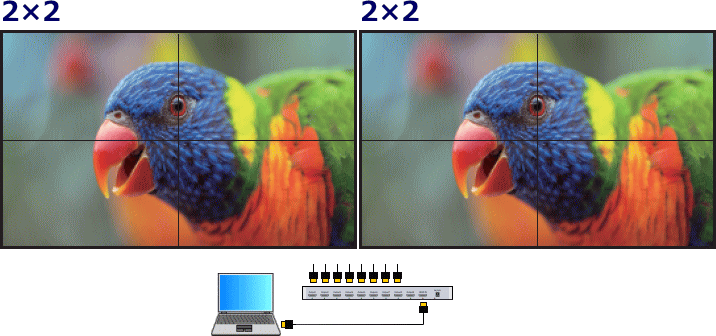

パネル4枚の場合は、追加でパネルを4枚追加すると、2つの大型モニタの表示が可能です。
これらの表示は16：9のアスペクト比ですので、特別な縦横比のコンテンツを作成する必要はありません。
※縦長、横長の表示の場合は、それぞれの表示に合ったコンテンツを作成し、表示してください。

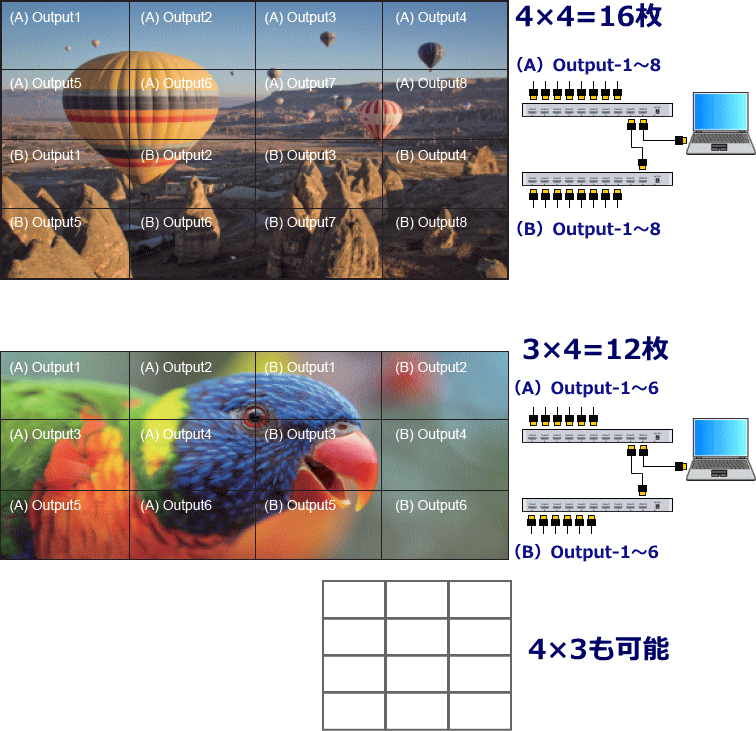

2台のカスケードでさらに大型モニタへ
VWH009-K4は2台のカスケード接続が可能です。
カスケードすることで、さらに大型モニタとして表示できます。
1段目を（A）、2段目を（B）として表示します。
「4×3（A/B）」はリモコンのMode選択ボタンにはありませんが、「Mode切替」ボタンで選択できます（後述）

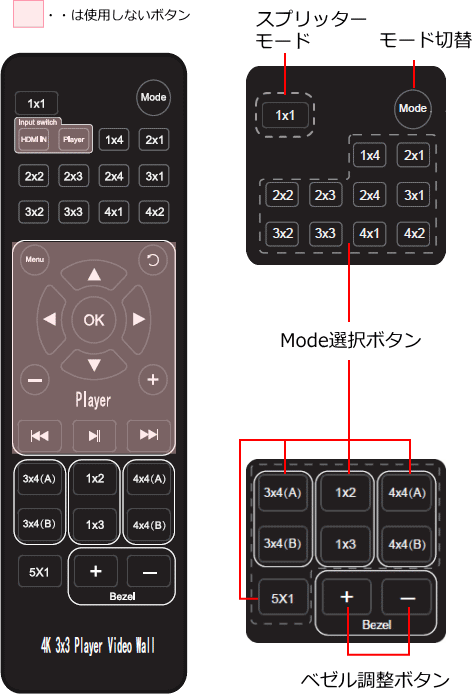

リモコン操作
?VWH009-K4にはリモコンが付属しています。全ての選択はリモコン上で行います。
※薄いピンクで囲まれたボタンは使用しません。
通常は「モード選択ボタン」で希望のモードパターンをプッシュして表示させます。
リモコンボタン上に無いモード「1×5」「4×3（A/B）」のパターンを使用する場合は、右上の「モード切替ボタン」を押して、選択します。
再度は「1×1」に戻って、切り替えします。

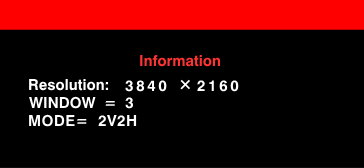

モードを切り替えると各画面中央にOSD（オンスクリーンディスプレイ）が表示され、今どのモードなのかを表示します。
「2×2」の大型ワイドモニタにモード変更したときの表示

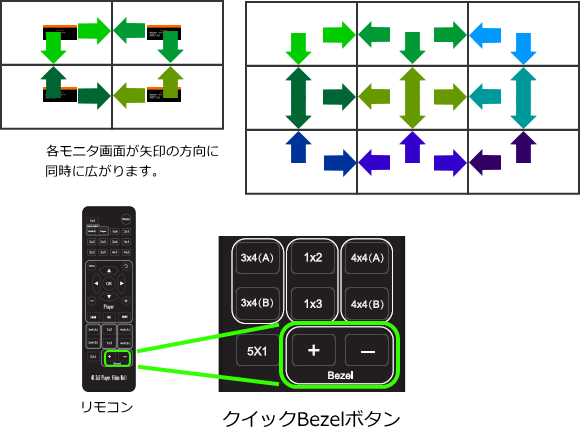

クイックベゼル調整
モニタを複数組み合わせて表示すると、モニタのフレームのつなぎ目で「ズレ」が生じる場合があります。
VWH009-K4 ではクイックベゼル調整（画面のズレの微調整）を行います。
リモコン「 Bezel 」の「 」で調整します。
クイックベゼル調整では、各画面同時 に垂直、水平方向に移動します。
※ベゼル調整は「2 × 2 」「 3 × 3 」の時のみ有効です。 その他のモードでは使用できません。

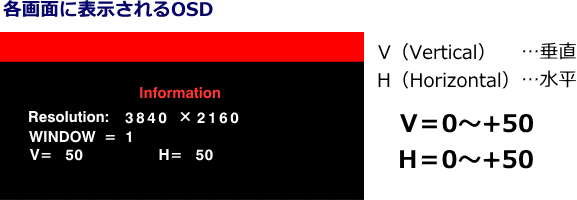

ベゼル調整の際に各画面に表示するOSDです。
最大で垂直（縦）に50ポイント、水平（横）に50ポイント移動します。
サイズと名称

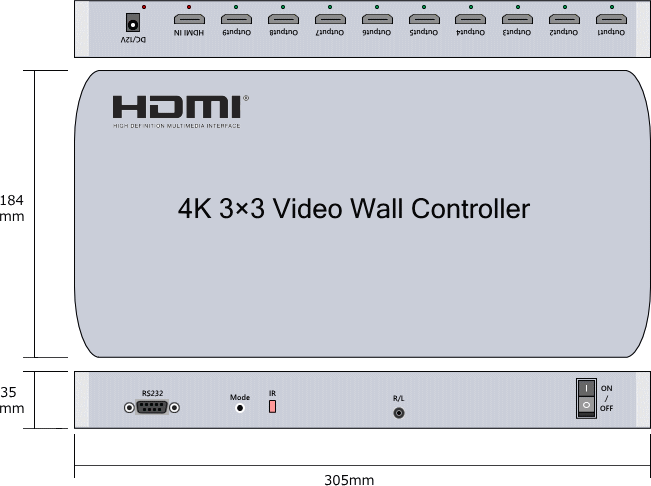

サイズ

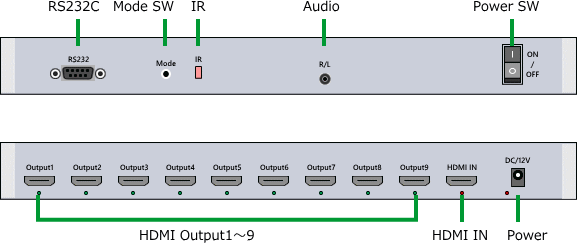

名称
| 名称 | 機能 |
|---|---|
| RS232C | 使用しません。 |
| Mode スイッチ | リモコンのMode切替えボタンと同じ |
| IR | リモコンの赤外線受信 |
| Audio | オーディオ出力（ステレオ） |
| Powerスイッチ | 電源オン/オフ |
|
HDMI Output |
HDMI出力ポート（Out1は音声出力）※ |
| HDMI IN |
HDMI入力ポート |
| Powerジャック | 付属のACアダプタを接続 DC12V 3A |
※HDMI音声出力は、Output1以外には出力されません。また、前面のAudioにスピーカーを接続すると、Output1接続モニタとスピーカーは同時に音声出力します。
製品仕様
| 型名 | VWH009-K4 |
|---|---|
| 接続機器 | HDMI出力機器×1、HDMIモニタ（表示パネル）×9 ※カスケード時除く |
| ポート |
HDMIタイプA×10（入力×1、出力×9）、3.5mmステレオジャック×1、 |
| 表示機能 |
ビデオウォールモード×15パターン（カスケードで+3パターン） |
| 設定 | ベゼル調整 |
| 入出力解像度 | 入力：最大4K（3840×2160）30Hz/出力：最大フルHD（1920×1080）60Hz |
| 対応解像度 |
2560×1440、720p、1080p、2160p（4K） 16：9 |
| オーディオ | ステレオ（HDMIモニタからの出力またはステレオジャックからの出力） |
| 電源 | 入力：100〜240V 出力：DC12V 3A センタープラス / 最大30W |
| 使用環境 | 温度：0〜40℃ 湿度：10〜80%（結露なきこと） |
| 付属品 |
リモコン×1、ACアダプタ×1、取扱説明書 |
| 対応規格 | RoHS CE PSE |
※仕様は予告なく変更になる場合があります。予めご了承下さい。
※表示解像度は、ご利用のHDMIケーブルや、出力機器、モニタのスペックに依存します。ご注意ください。
