HDMI延長ケーブルHMX06（着脱式光ハイブリット）

HMX06はHDMIコネクタ着脱式の延長ケーブルです。フルHD（1920×1080）〜4K 60p 4：4：4の長距離転送を可能にしました。
最長100mでも高解像度を維持します。



コネクタが着脱できるHDMI延長ケーブル



HMX06シリーズ
光ハイブリット
オス-オスタイプ
10〜100m
MAX：4K60p対応

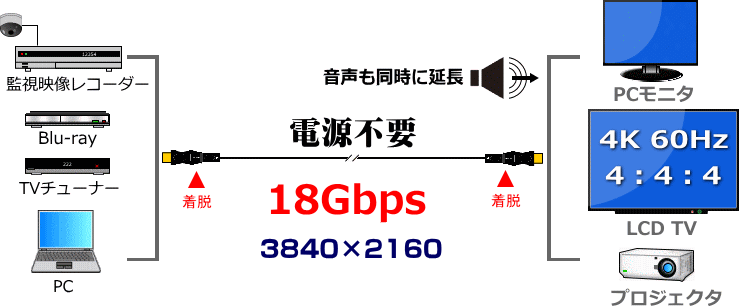

HMX06シリーズは、HDMIの映像と音声を、映像出力機器（PC、ブルーレイレコーダー、監視カメラレコーダー、TVチューナーなど）から、離れた表示機器（PCモニタ、HDTV、プロジェクタなど）に信号ロスなく転送するHDMI光延長ケーブルです。



延長用光ケーブルの両端はHDMI Type-Dのミニプラグになっており、HDMI-Aコネクタから取り外すことができます。



細い配管を通す場合や、配線しづらい狭い場所での敷設の場合はHDMIコネクタから光ケーブルを簡単に外して、敷設、配管後HDMIコネクタを再接続して使用します。



狭い場所でも簡単にケーブル配線が可能です。



HDMI-Aコネクタには固定用ネジが付いており、付属のプラスドライバーで片側のネジを外すことで、ミニプラグを容易に取り外すことができます。

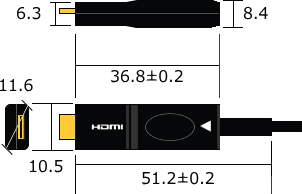

取り外したミニプラグのサイズです。







ミニプラグの最大幅は11.6mmですので、22mm配管に通すことができます。
配管、配線後は、片側のネジを止めるだけで、しっかりと抜け落ちを防止します。





HDMIポートからの電源供給で動作しますので、外部電源なしで100mの延長が可能です。
導入しやすい低価格となっています。



※4K映像は出力機器、表示機器それぞれが対応している必要があります。

柔軟なケーブル

採用している光ケーブルは、ハイブリッドケーブルです。(銅線入）
この光ケーブルは、常時曲げ半径70ｍｍ、短期曲げ半径20ｍｍと柔らかく柔軟性に優れています。
引っ張り強度200Nと安心して敷設できます。

ケーブルラインナップ（標準品）



※税込価格はShop内に表示しています。





コネクタサイズ



サイズ





製品仕様

ケーブル型名	HMX06シリーズ（オスーオス着脱式光ハイブリットケーブル）
長さ	10ｍ/15m/20ｍ〜100ｍ（20m以上は10mごと）
対応解像度	最大4K60p（4:4:4）
対応機器	PCなどHDMIポートを持つ出力機器 PCモニタなどHDMIポートを持つ表示機器
映像サポートHDMI仕様	HDMIver2.0　18Gbps HiSpeed　HDCP2.2（2.0/1.1） Deep Color、3DFullHD　EDID　DDC　CEC　ARC　HEC　HDR
コネクタ	HDMI　A-Aオスーオス　金メッキ　着脱式コネクタ：HDMI Type-Dオス-オス
サイズ	サイズの項参照
ケーブル直径	5.2mm　PVC黒（ケーブル種別：LSZH）
曲げ半径、強度	長期：70mm　短期：20mm　引張強度：短期200N　長期100N
電源	外部電源不要（消費電力：最大150mW）
使用環境	温度：0〜50℃　 湿度：0〜85％（結露なきこと）
付属品	取扱説明書
対応規格	RoHS2.0　CE　FCC　REACH　EMI　（PSE対象外）

※仕様は予告なく変更になる場合があります。予めご了承下さい。
※LSZHはLow Smoke Zero Halogenの略称で、被覆材（ひふくざい）にハロゲン素材を含まない低発煙性、難燃性の
　材料を使用して、火災時の安全性を考慮したケーブル。
※機器との接続で、上下斜めなどの不自然な負荷がかかった場合、コネクタの金属部分が破損する恐れがありますの
　で、ご注意ください。
