HDMI延長ケーブル（メタル）
HMB14シリーズは、パソコンやDVDレコーダーなどから出力されるHDMI信号を劣化なく延長できるケーブルです。
メタルケーブルで最大延長20m
HMB14-01M/F、02M/F
オス-メスタイプ
1m/2m
MAX：4K60p対応
HMB14-01M/F、HMB14-02M/FはHDMIオス-メスのHDMI延長ケーブルです（イーサネット対応）。
長さは1mと2mをご用意。
「ちょっと足りない」時にとっても便利です。
HDレコーダーやモニタ、プロジェクタなどの表示機器（または出力機器）に付属しているHDMIケーブルは、通常1.8m、中には50cmや1m程度のものも存在します。「付属のケーブルではちょっと足りない」「もう少し距離を延ばしたい」などの場合、オス-メスの延長ケーブルがあれば便利です。

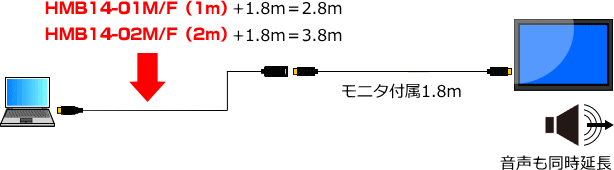

付属のケーブルが1.8mの場合は、送信側にHMB14-01M/F（1m）を加える事で2.8mに、HMB14-02M/F（2m）を加える事で3.8mのHDMIケーブルに変身します。
※HMB14-xxM/FはHDMIver2.0のハイスピード（およびイーサネット）対応です。
付属のケーブルやHMB14に接続したケーブルがHMB14の仕様以下ですと、後方互換ですので、接続したケーブルの仕様に依存します。
ver2.0対応で4K表示
HMB14-01M/F、HMB14-02M/FはHDMIver2.0対応で、VGA～最大フルHD、WUXGA、2K、4Kの高解像度に対応し、音声（ドルビーTrue HD）も一緒に延長します。
Hi Speed対応で大容量データを高速に転送し、HEC（HDMIイーサネットチャンネル）にも対応しています。

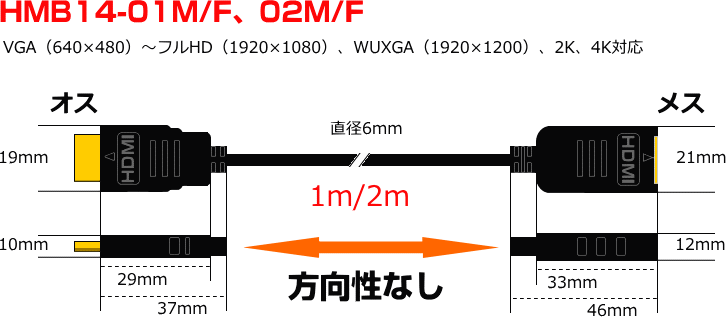

直径は約6mmと細径で、取り回しもらくらく。
方向性がないので、延長元にも延長先にも接続できます。

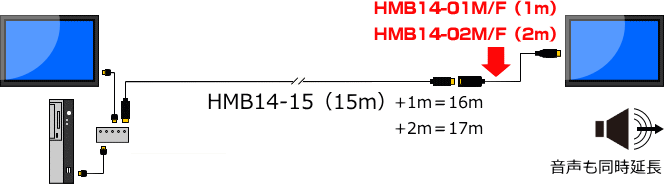

※弊社オス-オス延長ケーブルのHMB14-××での接続実績です。
20mのHMB14-20とHMB14-01M/F、HMB14-02M/Fの接続（21m/22m）は確認済みです。実績もございます。
市販のケーブルなどと接続した場合、そのケーブルがHMB14の仕様以下ですと、HMB14のスペックでは通信できませんのでご注意ください
（後方互換ですので、接続したケーブルのスペックに依存します。長尺ケーブルは弊社のHMB14シリーズを推奨します）。

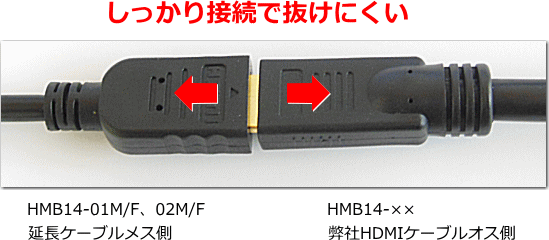

HDMIオス-メスちょい延びケーブルのメス側の接続はややキツメ。
しっかり接続でき、抜け落ちにくくなっています。
ケーブルラインナップ（標準品）
※税込価格はShopに掲載しています。
HB14-01M/F
延長距離1m（オスーメス）
対応解像度：フルHD～4K60p（4:4:4）
AWG30
標準価格：1,300円（税抜）
HMB14-02M/F
延長距離2m（オスーメス）
対応解像度：フルHD～4K60p（4:4:4）
AWG30
標準価格：1,820円（税抜）

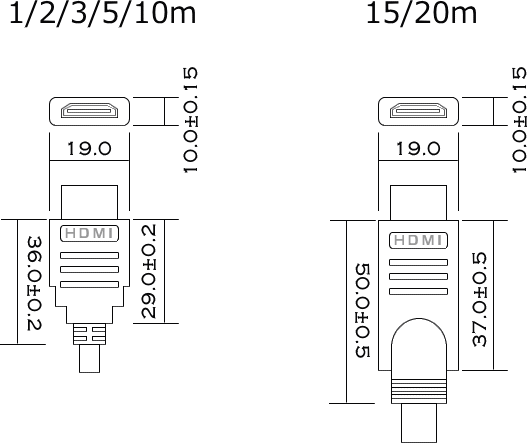

サイズとAWG
サイズ
内部信号線の断面積（AWG）
AWGとはアメリカンワイヤーゲージといい、伝送品質に大きく影響するケーブル内部の導体の断面積、言い換えれば、線材の直径にあたります。
直径が太ければ、それだけ断面積も大きくなり、抵抗が低くなるため、伝送損失は小さくなります。そのため長距離の延長が可能になります。
| 長さ | 01/02/03 | 05 | 10 | 1015/20 |
|---|---|---|---|---|
| AWG | 30 | 28 | 26 | 24 |
| ケーブル直径 | 6.0±0.2 | 7.0±0.2 | 7.0±0.2 | 9.0±0.2 |
| 方向性 | なし | なし | なし | なし |
※AWGは数字が小さくなるほど、線材の断面積が太くなります。
※ケーブル直径の単位はmmです。
線材が太くなると長距離延長が可能になりますが、デメリットも発生します。
線材が太くなった分だけコストが上昇します。
またケーブルそのものが太くなり、曲げづらくなります。
その曲げづらくなった太いケーブルの接続をカバーするのが、ジョイントアダプタFFH-19（メスーメス）を使った接続です。
ジョイントアダプタは単品だと2個セットでの販売です。
FFH-19-2
標準価格：1,700円（税抜）
※15m、20mには1個付属しています。
製品仕様
| ケーブル型名 | HMB14（オスーオス） |
|---|---|
| 長さ | 1ｍ/2ｍ/3ｍ/5ｍ/10ｍ/15ｍ/20ｍ |
| 対応解像度 | 最大4K60p（4:4:4） ※20mはフルHD、WUXGA |
| 対応機器 |
PCなどHDMIポートを持つ出力機器 |
| HDMI仕様 |
1～15m：HDMI2.0 18Gbps HiSpeed イーサネットチャンネル HDCP2.0 |
| コネクタ |
HDMI A-Aオスーオス 金メッキ |
| サイズ | サイズとAWGの項参照 |
| ケーブル外形 | 1～10m：7.0±0.2㎜/15m、20m：9.0±0.2 |
| 電源 | 不要 |
| 使用環境 |
温度：0～50℃ |
| 付属品 | 取扱説明書 |
| 対応規格 | RoHS CE FCC （PSE対象外） |
※仕様は予告なく変更になる場合があります。予めご了承下さい。
※ジョイントアダプタ(FFH-19)に接続する1mのHDMIケーブルは弊社のケーブルでもご利用いただけます。
※機器との接続で、上下斜めなどの不自然な負荷がかかった場合、コネクタの金属部分が破損する恐れがありますの
で、ご注意ください。
