HDMI延長ケーブルMPO-HM着脱

MPO-HMシリーズはフルHD（1920×1080）/4K 60p に対応した、着脱式の高解像度光延長ケーブルです。
最長300mでも高解像度を維持します。



コネクタケーブルとMPO光ケーブル



MPO-HMシリーズ
MPO光ケーブル（フルオプティカル）
オス-オス着脱タイプ
10〜300m
MAX：4K60p対応













MPO-HMシリーズは最新のHDMI規格Ver2.0を最大300m長距離延長する着脱式の延長ケーブルです。

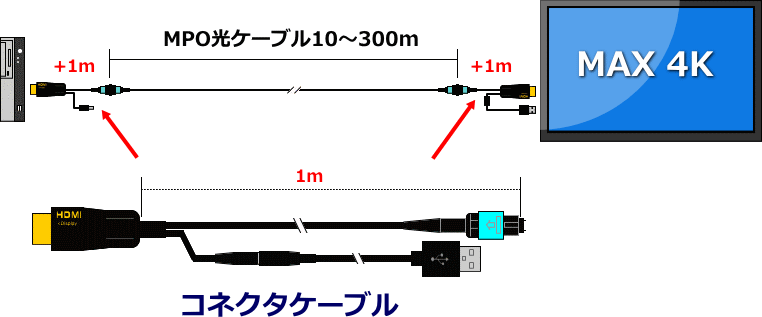

MPO-HMシリーズは、光ケーブルとその両端に接続するコネクタケーブルから構成されます。
コネクタケーブルの長さは約1m（実質1m5�p）で、これが両端に接続されることになり、実際の型式の長さよりも、総延長では「プラス2m」長くなります。

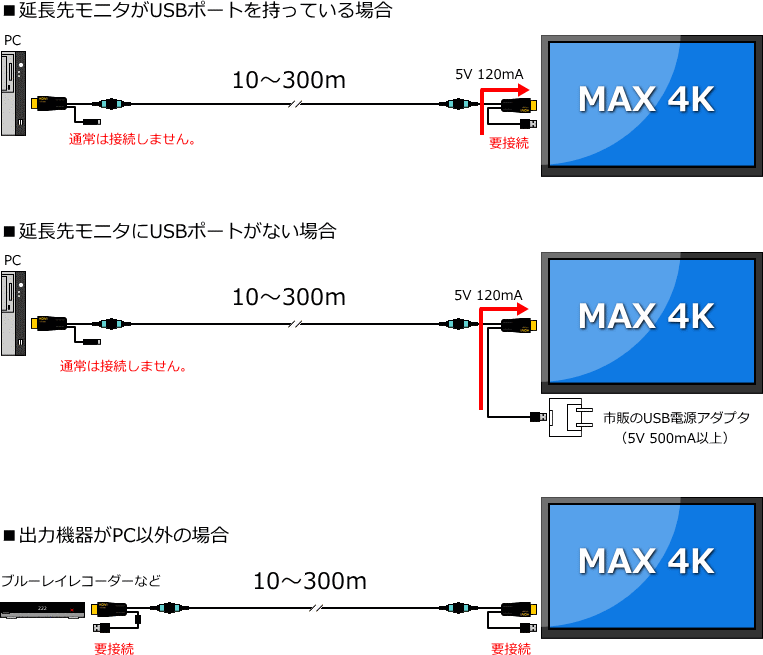

USB給電

MPO-HMシリーズは延長先でUSBから給電が必要です。



延長用のMPOケーブルはフルオプティカルのため、光ハイブリットのように銅線を通して給電することができません。そのため、延長先の受信コネクタケーブルには給電用のUSBを搭載しています。





延長先のモニタにUSBポートがあれば、そこにUSBコネクタを接続することで、電源供給できます。モニタにUSBポートがない場合は、市販のUSB電源アダプタを使用して、給電を行ってください。



通常送信側は、デスクトップPCやノートPC（AC電源供給時）は接続不要ですが、それ以外、例えばモバイル機器やHDDレコーダー、ブルーレイレコーダーなどの家電製品またはホームシアター関係の機器の場合は、送信側でもUSB電源が必要な場合があります。



延長表示が不安定、または表示しない場合は、送信側でUSB電源供給を行ってください。
※ノートPC使用時、バッテリーのみで動作している場合はUSB給電を実施してください。

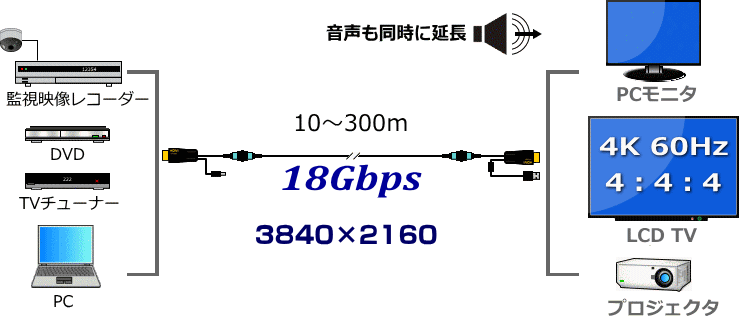

最大解像度は300mフル延長でも4K

MPO-HMシリーズは、HDMIポートを持つ映像出力機器の映像と音声を、光ケーブルを使用して長距離延長する延長ケーブルです。



光ケーブルを使用するので信号ロスがなく、EMIノイズフリーで外部ノイズに強く、また外部にノイズの影響を与えることもありません。転送速度は18Gbps、最大の300m延長でも4K映像を劣化なくきれいに表示します。





※4K8K映像は出力機器、表示機器それぞれが対応している必要があります。

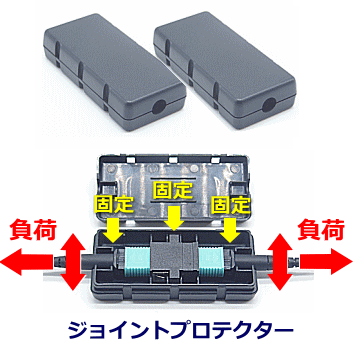

ジョイントプロテクター

MPOのジョイント部分を保護するジョイントプロテクターを用意しました。



ジョイントプロテクターは、MPO-HMシリーズ専用に作成していますので、カプラーなどの接合部分と、ケーブルがしっかり内部で固定され、サイドへの引っ張り、上下にかかる負荷等を軽減、保護します。
また同時に、接合部分へのごみやホコリの侵入を防ぎます。



ジョイントプロテクターは2個1一組でのご提供です。

ケーブルラインナップ（標準品）



※税込価格はShop内に表示しています。

★…受注生産品はご注文後3週間程度頂戴します。受注生産品はキャンセルできませんのでご注意ください。

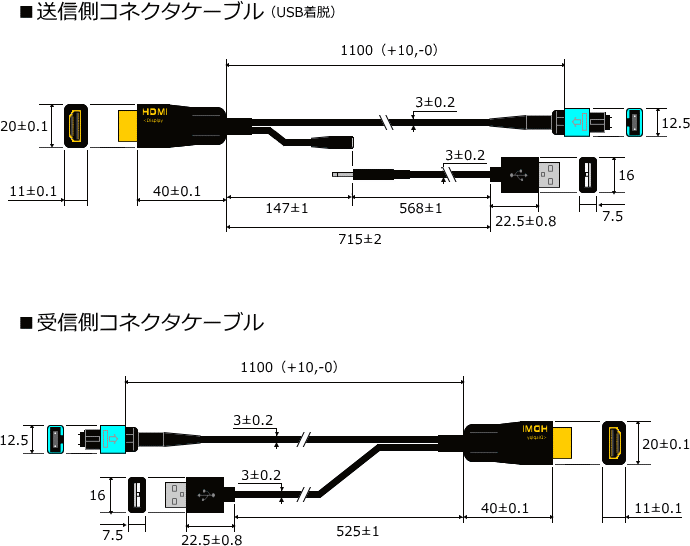

コネクタおよびコネクタケーブルサイズ



サイズ





送信側コネクタケーブルの給電用USBケーブルは着脱式になっています。
給電が不要な場合は、USBケーブルの取り外しが可能です。



製品仕様

ケーブル型名	MPO-HMシリーズ（オスーオスMPO光ケーブル着脱式）
長さ	10/20/30/40/50/75/100/120/150/200/300ｍ （10m/120m/200mは受注生産品）
対応解像度	最大4K60p（4:4:4）
対応機器	PCなどHDMIポートを持つ出力機器 PCモニタなどHDMIポートを持つ表示機器
映像サポートHDMI仕様	HDMIver2.0　18Gbps HiSpeed　HDCP2.0/1.1 Deep Color、3DFullHD　EDID　DDC　CEC　ARC　HEC　HDR
コネクタ	HDMI　Type-Aオスーオス　金メッキ　給電用USBはTypeA
サイズ	サイズの項参照
ケーブル直径	3±0.2mm
ケーブルタイプ	50/125μm　石英系GIファイバー　マルチモードOM3準拠
ケーブル種別	OFNR難燃性PVC
曲げ半径、強度	短期：30mm　長期：60mm
引張強度	短期：200N　長期：100N
側圧耐荷重	瞬間：500N/100?　継続：300N/100?
電源	受信側（延長先）USBから給電（5V 120mA）消費電力：最大250mW ※接続機器によっては送信側にUSB給電が櫃異様な場合があります。
使用環境	温度：0〜70℃　湿度：0〜85％（結露なきこと）
付属品	取扱説明書
対応規格	RoHS　FCC　EMI　（PSE対象外）

※仕様は予告なく変更になる場合があります。予めご了承下さい。
※受注生産品は、ご注文後3週間程度頂戴します。
※機器との接続で、上下斜めなどの不自然な負荷がかかった場合、コネクタの金属部分が破損する恐れがありますの
　で、ご注意ください。
