VGAモニタ延長ケーブル15m～60m
標準は20m～60m
IRB16-20/30/
40/50/60
オス-メスタイプ
20m/30m/40m/50m/60m
MAX：1920×1200対応
HD-sub15pin/インチネジ
IRB16シリーズはPCモニタ（またはプロジェクタまたはTVなど）を15m～最大60m延長する特殊ｹｰﾌﾞﾙを使ったモニタ延長ケーブルです。
最大延長しても1920×1200（WUXGA）の高解像度で表示します。
標準で20/30/40/50/60ｍをご用意しています。
延長先はメスコネクタで、モニタ付属のVGAケーブル（約1.8m）を接続して使用します。
※特注で標準以外のオスーメス15m～55mまでの作成を承ります。
また、オスーオスコネクタ加工の特注ケーブルを作成します。
3重シールドでノイズの影響を軽減
IRB16シリーズのケーブルは特殊ケーブルで、3重シールドを施し外部ノイズの影響を極力抑えています。

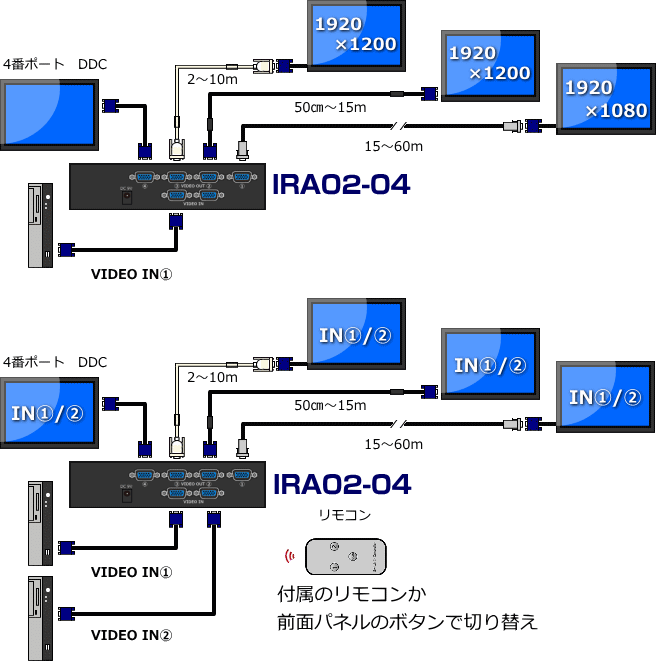

分配器で分配延長
同じ画像を複数のモニタに同時に表示できます。
最大60mの延長に対応した次の分配器を使って、遠隔地に同時に延長、同時に表示できます。

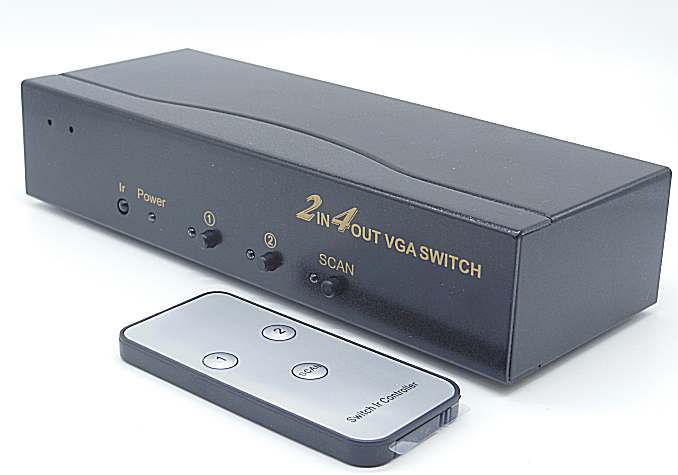

写真はVGAモニタ分配（増設）器のIRA02-04です。
IRA02-04は入力ポートが2入力あり、それぞれの入力信号を切り替えて表示することができます。
帯域幅500MHzで最大60mの延長に対応します。
分配器は8分配のIRA11-08をご用意しています。
ケーブルラインナップ（標準品）
IRB16-20
延長距離20m（オスーメス）
対応解像度：VGA（800×600）
～WUXGA（1920×1200）
標準価格：22,000円（税抜）
IRB16-30
延長距離30m（オスーメス）
対応解像度：VGA（800×600）
～WUXGA（1920×1200）
標準価格：28,000円（税抜）
IRB16-40
延長距離40m（オスーメス）
対応解像度：VGA（800×600）
～WUXGA（1920×1200）
標準価格：34,000円（税抜）
IRB16-50
延長距離50m（オスーオス）
対応解像度：VGA（800×600）
～WUXGA（1920×1200）
標準価格：40,000円（税抜）
IRB16-60
延長距離60m（オスーオス）
対応解像度：VGA（800×600）
～WUXGA（1920×1200）
標準価格：47,000円（税抜）
サイズと結線

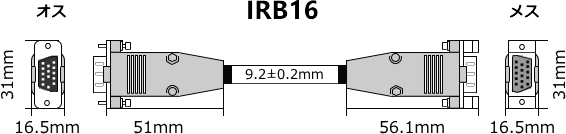

ケーブルサイズ
結線
製品仕様
| ケーブル型名 | IRB16（オスーメス） |
|---|---|
| 長さ | 20ｍ/30ｍ/40ｍ/50ｍ/60m |
| 対応解像度 | 800×600～1920×1200 |
| 対応機器 |
PCなどVGAポートを持つ出力機器 |
| コネクタ | HD-sub15pin3列 インチネジ |
| サイズ | サイズと結線の項参照 |
| ケーブル外形 | 9.2±0.2㎜ |
| 強度 | 引張強度：22.3Kg 短期曲げ半径：92mm |
| 電源 | 不要 |
| 使用環境 |
温度：0～50℃ |
| 付属品 | 取扱説明書 |
| 対応規格 | RoHS CE FCC （PSE対象外） |
※仕様は予告なく変更になる場合があります。予めご了承下さい。
