VGA-BNC変換ケーブル
BCMM-18
VGAオス→BNC×5メス
最大60m延長に対応
MAX:1920×1200対応
HD-sub15pin→BNC×5
延長ケーブルと組み合わせて
BCMM-18はアナログRGB(VGA)延長ケーブル「のび太くん」と組み合わせて、BNCの延長を行うケーブルです。
VGA延長ケーブル「のび太くん」は、距離によって型名が違います。

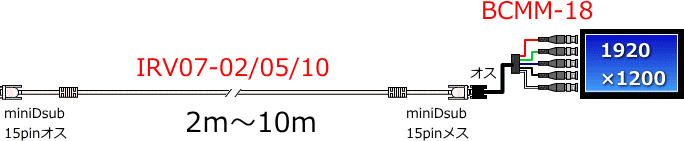

以下、BCMM-18の接続イメージです。
2m/5m/10mはIRV07-××(××はメーター数)と言い、PC側オス、延長モニタ側がメスになっています。
BCMM-18のVGAコネクタはオスになっていますので、延長側と直接接続できます。
解像度はVGA〜WUXGA(1920×1200)まで対応しています。
15m〜60mはIRB16-××(?×はメーター数)と言い、PC側オス、延長モニタ側がメスになっています。
BCMM-18のVGAコネクタはオスになっていますので、延長側と直接接続できます。
解像度はVGA〜WUXGA(1920×1200)まで対応していますが、BNC変換した場合はフルHD(1920×1080)まで対応します。
※IRB16は15mから5mごとの特注が可能です。20/30/40/50/60mは標準在庫品です。
変換ケーブルの概要

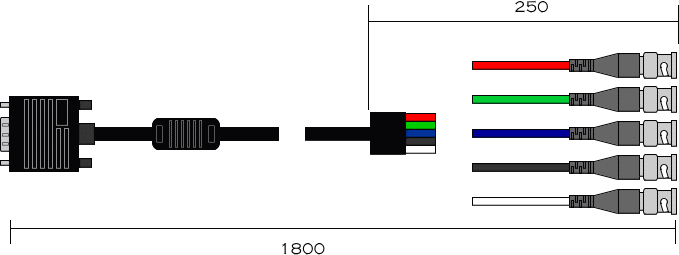

ケーブルの長さは1800mm(1.8m)5本のBNCケーブルは250mm(25cm)です。
コネクタサイズ
BCMM-18はノイズ低減用のフェライトコアが付いています。
コネクタサイズとフェライトコアまでの距離は以下の通りです(単位はmm)

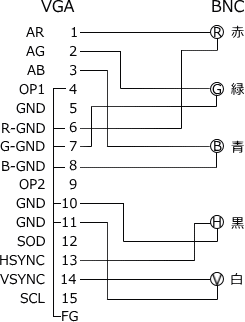

結線図
