着脱式VGAモニタ延長ケーブルIFM15シリーズ

IFM15-10/20/
30/40/50
オス-メスタイプ
10m/20m/30m/40m/50m
MAX：1920×1080対応
HD-sub15pin/インチネジ

着脱（プッシュプルロック）式のIFM15シリーズは、延長先0.4m（40cm）が着脱できるような仕組みになっています。
配管内や配線しづらい現場での敷設にお役に立ちます。

標準で10ｍ/20ｍ//30/40/50ｍをご用意しています。

IFM15シリーズは長尺と短尺に分かれています。
最大50mモニタ延長を可能にします。

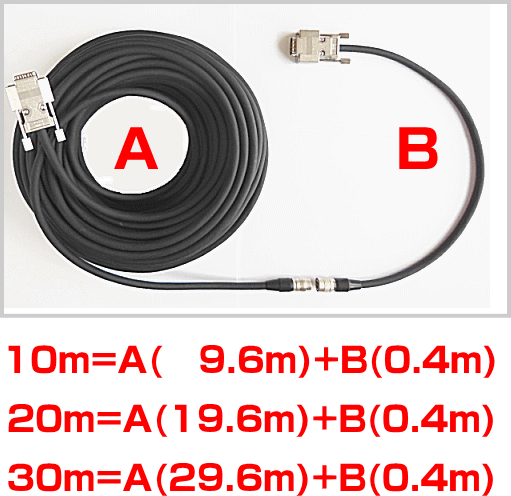

短尺の長さは0.4m（40㎝）で、それを含めた合計が、延長ケーブルの長さです。

IFM15ケーブル長さ1

例えば30mの延長では、長尺部分が29.6m、短尺が0.4m（40cm）で合計30mとなります。

IFM15長さ
ラインナップ以外の特注ケーブルも承ります。
5ｍ（4.6ｍ+0.4ｍ）、15ｍ（14.6ｍ+0.4ｍ）、25ｍ（24.6ｍ+0.4ｍ）など、5ｍごとで45ｍまでを作成します。
価格はお問い合わせください。

同じ画像を複数のモニタに同時に表示できます。
最大60mの延長に対応した次の分配器を使って、遠隔地に同時に延長、同時に表示できます。

VGA分配器
分配器は4分配のUAV11-04A、8分配のIRA11-08をご用意しています。

IFM15-10
延長距離10m（オスーオス）
対応解像度：VGA（800×600）
　　　　　　　　～WUXGA（1920×1080）

標準価格：28,000円（税抜）

IFM15-20
延長距離20m（オスーオス）
対応解像度：VGA（800×600）
　　　　　　　　～WUXGA（1920×1080）

標準価格：36,000円（税抜）

IFM15-30
延長距離30m（オスーオス）
対応解像度：VGA（800×600）
　　　　　　　　～WUXGA（1920×1080）

標準価格：45,000円（税抜）

IFM15-40
延長距離40m（オスーメス）
対応解像度：VGA（800×600）
　　　　　　　　～WUXGA（1920×1080）

標準価格：56,000円（税抜）

IFM15-50
延長距離50m（オスーメス）
対応解像度：VGA（800×600）
　　　　　　　　～WUXGA（1920×1080）

標準価格：68,500円（税抜）

※IFM15は受注生産品です。ご注文後10日前後頂戴します。

コネクタサイズ

IFM15コネクタサイズ

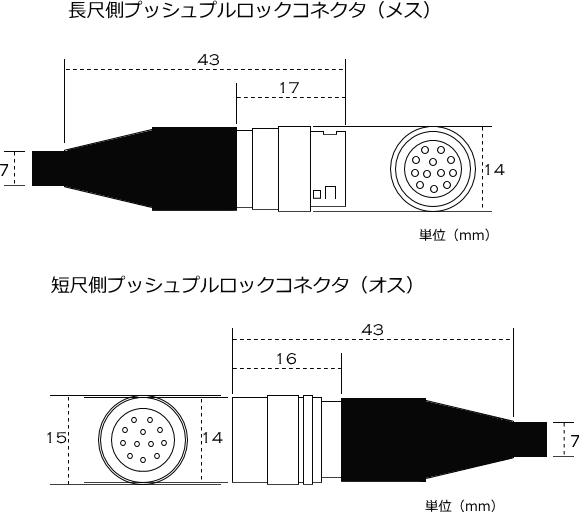

着脱コネクタサイズ

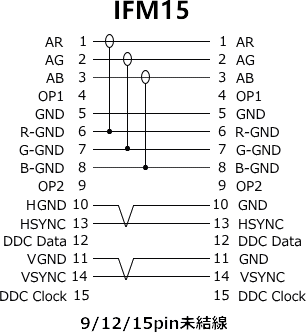

結線

ケーブル型名	着脱式（プッシュプルロック型）IFM15（オスーオス）
長さ	10ｍ/20ｍ/30ｍ/40ｍ/50ｍ
対応解像度	800×600～1920×1080※1
対応機器	PCなどVGAポートを持つ出力機器 PCモニタなどVGAポートを持つ表示機器
コネクタ	HD-sub15pin3列　インチネジ　/　ジョイントコネクタ（DIN12pinプッシュプルロック式）
サイズ	サイズと結線の項参照
ケーブル外形	φ7㎜
曲げ半径	固定時：20.8mm　敷設時：52mm
電源	不要
使用環境	温度：0～50℃　湿度：0～85％（結露なきこと）
付属品	取扱説明書（長尺ケーブルと短尺ケーブルはセットです）
対応規格	RoHS　CE　FCC　（PSE対象外）

※仕様は予告なく変更になる場合があります。予めご了承下さい。
※1：グラフィックボードとモニタの組み合わせによっては、フルHD（1920×1080）で表示した時、若干のゴーストが出る場合がありますが、不良ではありません。
その場合、モニタ側の輝度やシャープネスで調整することでかなり解消できます。
